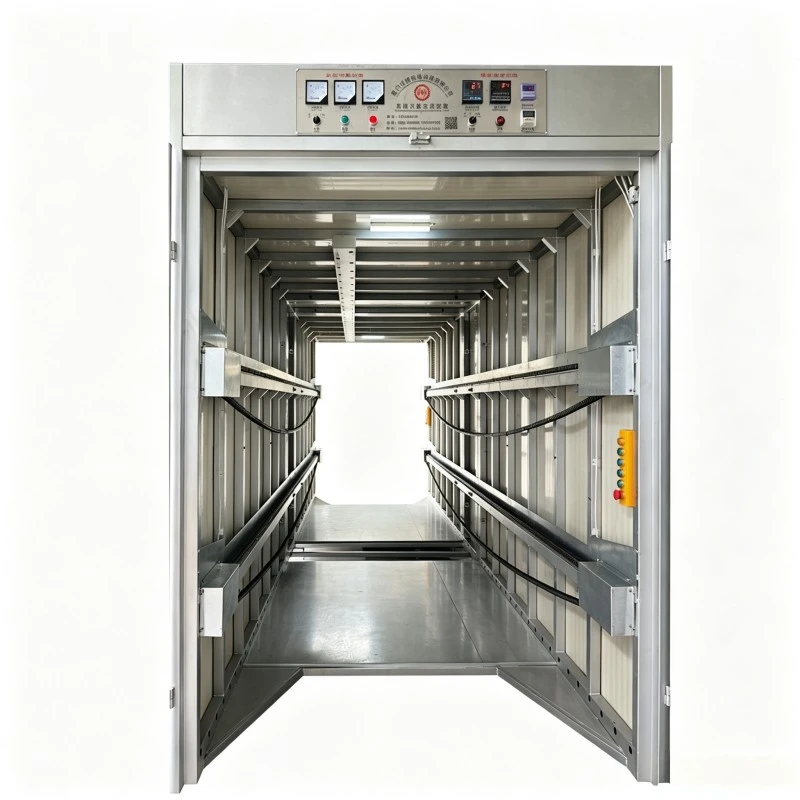

Hochleistungs-Härtungsraum mit motorisiertem Schienentransfersystem

Kechuang wurde entwickelt, um die risikoreiche manuelle Beladung in herkömmlichen Filmalterungskammern zu ersetzen und bietet leistungsstarke halbautomatische Aushärtungslösungen, die für moderne Werkstätten für flexible Verpackungen entwickelt wurden. Der Hochleistungs-Härtungsraum mit motorisiertem Schienentransfersystem wird von einem speziellen elektrischen Untersetzungsgetriebe und einem starren Kettengetriebe angetrieben und transportiert schwere Folienrollen – mit einem Gewicht von bis zu 400 kg pro Rolle – automatisch vom Eingang zum Ausgang, ohne dass ein Bedienereingriff im beheizten Raum erforderlich ist.
Die zweistufige Hochleistungsschienenkonfiguration maximiert den Innenraum und verhindert gleichzeitig ein Durchhängen der Schiene oder strukturelle Verformungen. Ausgestattet mit einem Schneider-Niederspannungsschutz, einem elektrischen Mehrrohr-Heizfeld und anpassbaren zweistufigen Zeitsteuerungen gewährleistet dieser Aushärtungsraum eine gleichmäßige Klebstoffvernetzung mit hoher Ausbeute und reduziert gleichzeitig die Arbeitsintensität am Arbeitsplatz und die Betriebsrisiken erheblich.

Hauptmerkmale und Highlights

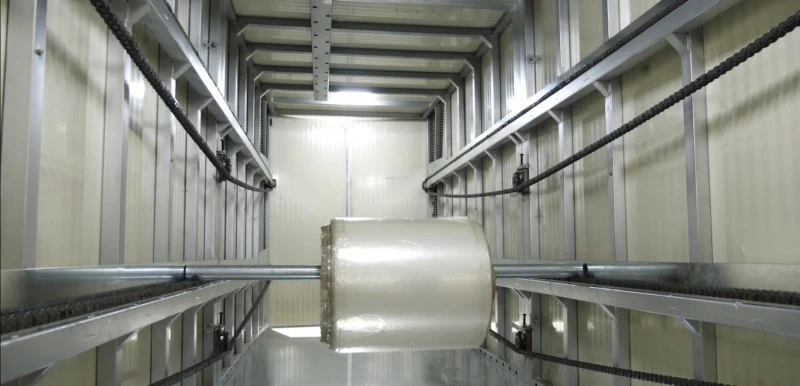

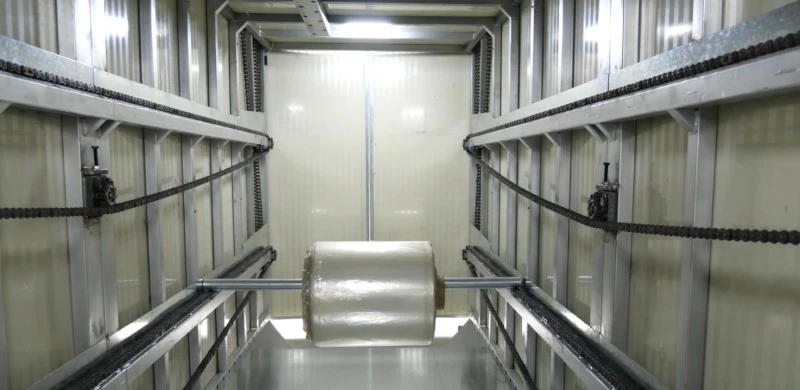

Motorisiertes halbautomatisches Transfersystem

Angetrieben durch ein elektrisches Untersetzungsgetriebe gepaart mit robusten Kettenantriebsmechanismen. Gewährleistet eine reibungslose Leistungsabgabe, Ausdauer bei hoher Belastung und einen niedrigen Geräuschpegel. Befördert schwere Materialien automatisch vom Eingang zum Ausgang ohne manuelle Handhabung, wodurch manuelle Sicherheitsrisiken, hohe Arbeitsintensität und Schwierigkeiten bei der Materialentnahme in Hochtemperaturkammern vollständig eliminiert werden.

Integrierter Sicherheitsschutz

Verfügt über Anti-Jamming-, Anti-Abweichungs- und Hochstabilitätsschutzmechanismen, um eine langfristige Betriebsbeständigkeit und kontinuierliche Produktionssicherheit zu gewährleisten.

Doppelschichtige Struktur mit hoher Kapazität

Ausgestattet mit hochbelastbaren Kettenführungsschienen, die für hervorragende Tragfähigkeit und Verformungsschutz ausgelegt sind. Die optimierte zweistufige Lagerung maximiert das Innenvolumen und ermöglicht die Alterung/Aushärtung großer Mengen von Filmen in einem einzigen Zyklus.

Ergonomisches und platzoptimiertes Layout

Präzisionsgefertigt für reale Anlagenabläufe. Die niedrigste Rollenmittenhöhe ist auf 650 mm über dem Boden eingestellt, mit einem Schienenabstand von 850 mm. Dies erleichtert das nahtlose Be- und Entladen schwerer Folienrollen, vermeidet Platzverschwendung und maximiert die betriebliche Effizienz.

Technische Spezifikationen

Im Lieferumfang enthaltenes Zubehör

•20× Materialladerollen (2 Zoll verzinktes Rohr mit Sicherungsringen gegen Herunterfallen)
•1× Flasche Industrieglas-Silikondichtmittel

Wettbewerbsvorteil (im Vergleich zu Standard-Härtungsräumen)

Merkmal / Aspekt	Hochleistungs-Härtungsraum mit motorisiertem Schienentransfersystem	Standardmäßiger konventioneller Aushärtungsraum
Betrieb und Handhabung	Motorisierte Automatisierung: Ausgestattet mit einem speziellen elektrischen Untersetzungsgetriebe und Kettenantrieb. Der Materialtransfer erfolgt automatisch vom Eingang zum Ausgang. Kein manuelles Heben/Verschieben innerhalb der Kammer, was die Arbeitskosten drastisch senkt, menschliche Fehler reduziert und einen kontinuierlich hocheffizienten Arbeitsablauf gewährleistet.	Manuell / hoher Arbeitsaufwand: Es fehlt die motorisierte Transfermöglichkeit. Die statische Struktur zwingt den Bediener dazu, schwere Materialien manuell in die Heißkammer hinein- und herauszuziehen. Sehr arbeitsintensiv, zeitaufwändig, anfällig für Materialschäden/Stöße und birgt Sicherheitsrisiken für die Arbeiter.
Strukturelle Tragfähigkeit	Hochleistungskettenschienen: Starres, hochfestes Kettenschienensystem, das für schwere Lasten entwickelt wurde. Gewährleistet einen stabilen, wackelfreien Betrieb mit außergewöhnlicher Druck- und Verformungsbeständigkeit. Behält langfristige Präzision und Zuverlässigkeit im kontinuierlichen industriellen Einsatz.	Leichte/mittlere Beanspruchung: Verwendet einfache Standardschienen mit begrenzter Tragfähigkeit. Anfällig für Überlastung, Durchhängen der Schiene oder Verformung unter schweren Folienrollen. Führt zu Systemblockaden, Fehlausrichtung, Materialschäden, häufigen Ausfallzeiten und hohen Reparaturkosten.

Häufig gestellte Fragen (FAQ)

F1: Können die Abmessungen und die Schichtkonfiguration des Aushärtungsraums an unser spezifisches Werkstattlayout angepasst werden?

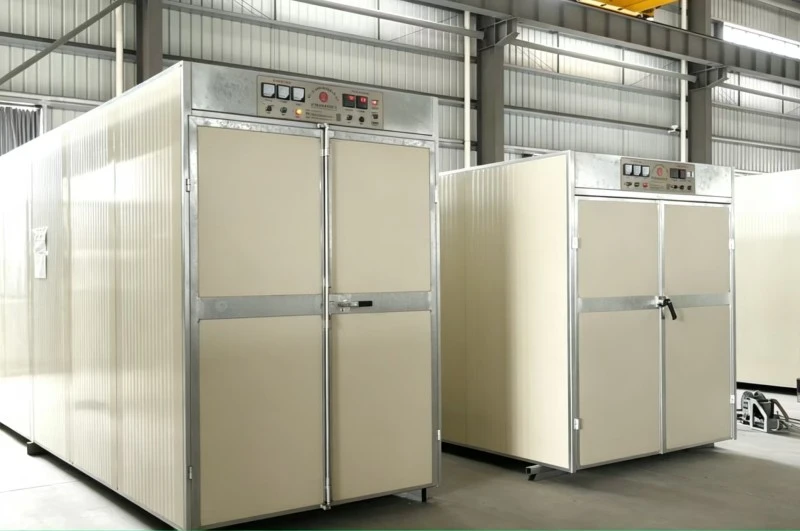

A: Ja. Während unsere Standardeinheit eine Außenabmessung von 5890 × 1500 × 2500 mm mit einem zweistufigen Schwerlastschienenaufbau aufweist, bietet Kechuang umfassende OEM/ODM-Anpassungsdienste für den Schwerlast-Härtungsraum mit motorisiertem Schienentransfersystem an. Wir können die Gesamtabmessungen der Kammer, die Platzierung der Türen (z. B. direkter Durchgang oder Frontbeladung), den Schienenabstand und die Ladekapazitäten anpassen, um sie an die Deckenhöhe Ihrer Werkstatt, die Folienrollendurchmesser und die täglichen Durchsatzanforderungen anzupassen.

F2: Wie verhindert das motorisierte Schienentransfersystem eine Fehlausrichtung oder ein Verklemmen der Folienrolle während des Betriebs?

A: Der Transfermechanismus im Hochleistungs-Härtungsraum mit motorisiertem Schienentransfersystem wird von einem elektrischen Untersetzungsgetriebe in Kombination mit hochbelastbaren Präzisionskettenantriebsschienen angetrieben, die speziell für Hochlastanwendungen bis zu 400 kg pro Rolle entwickelt wurden. Es verfügt über integrierte Sicherheitsvorrichtungen gegen Blockierung, Abweichung und Überlastung. Die geführte Schienenstruktur sorgt für eine reibungslose, lineare Bewegung vom Eingang zum Ausgang und sorgt für eine präzise Ausrichtung während des gesamten Heiz- und Aushärtungszyklus.

F3: Welche Sicherheits- und Temperaturkontrollfunktionen sind in die Aushärtungskammer integriert?

A: Sicherheit und Prozesspräzision haben bei den elektrischen Niederspannungssteuerungen von Schneider oberste Priorität. Zu den wichtigsten Sicherheitsfunktionen gehören die automatische Abschaltung bei Übertemperatur, der Phasenausfallschutz und der Motorüberlastschutz. Für die Prozesssteuerung nutzt der Raum ein zweistufiges 18-kW-Heizsystem (9 kW + 9 kW), das eine Hoch-/Niedertemperatur-Zoneneinteilung ermöglicht, gepaart mit einem 180-W-Abluftventilator, der von zwei programmierbaren digitalen Zeitschaltuhren für eine flexible Belüftungsplanung gesteuert wird.
